Window Method Design
design parameter
サンプリング周波数
fs
[Hz]
フィルタータイプ
Standard
Differentiator
Hilbert Transform
フィルター長
ウィンドウタイプ
Rectangle
Hanning
Hamming
Blackman
Kaiser
バンドタイプ
Low-pass
High-pass
Band-pass
Band-eliminate
ウィンドウパラメータ
β
エッジ周波数
f1
[Hz]
エッジ周波数
f2
[Hz]
基準ゲイン
g0
[dB]
係数ビット長
n
(n>32: deciamtion off)
-------------------- Window Method Filter ------------------------------ filter type = Standard window type = Hamming band type = Low-pass fliter length = 47 band edge freq. = 0.2 fliter length = 47 base gain = 0[dB] bits length = 32 ***************** Coefficients ****************** 32(s.bbbbbbb) h( 0) = -6.50775153e-4 = ffeaace7 h( 1) = 7.16792885e-4 = 00177ce5 h( 2) = 1.39916409e-3 = 002dd90a h( 3) = 0.00000000e+0 = 00000000 h( 4) = -2.34165508e-3 = ffb344c6 h( 5) = -1.90395769e-3 = ffc19c72 h( 6) = 2.48758215e-3 = 0051835a h( 7) = 5.19801956e-3 = 00aa5426 h( 8) = 0.00000000e+0 = 00000000 h( 9) = -8.34575295e-3 = feee86c0 h( 10) = -6.42480003e-3 = ff2d78df h( 11) = 7.92996306e-3 = 0103d95a h( 12) = 1.57252499e-2 = 020348f5 h( 13) = 0.00000000e+0 = 00000000 h( 14) = -2.33454010e-2 = fd030495 h( 15) = -1.75785432e-2 = fdbffc7e h( 16) = 2.15235488e-2 = 02c1489d h( 17) = 4.30873791e-2 = 0583e322 h( 18) = 0.00000000e+0 = 00000000 h( 19) = -7.06144259e-2 = f6f61b43 h( 20) = -5.99908819e-2 = f8523802 h( 21) = 9.19531663e-2 = 0bc51f11 h( 22) = 3.01433653e-1 = 269560c0 h( 23) = 4.00000000e-1 = 33333333 h( 24) = 3.01433653e-1 = 269560c0 h( 25) = 9.19531663e-2 = 0bc51f11 h( 26) = -5.99908819e-2 = f8523802 h( 27) = -7.06144259e-2 = f6f61b43 h( 28) = 0.00000000e+0 = 00000000 h( 29) = 4.30873791e-2 = 0583e322 h( 30) = 2.15235488e-2 = 02c1489d h( 31) = -1.75785432e-2 = fdbffc7e h( 32) = -2.33454010e-2 = fd030495 h( 33) = 0.00000000e+0 = 00000000 h( 34) = 1.57252499e-2 = 020348f5 h( 35) = 7.92996306e-3 = 0103d95a h( 36) = -6.42480003e-3 = ff2d78df h( 37) = -8.34575295e-3 = feee86c0 h( 38) = 0.00000000e+0 = 00000000 h( 39) = 5.19801956e-3 = 00aa5426 h( 40) = 2.48758215e-3 = 0051835a h( 41) = -1.90395769e-3 = ffc19c72 h( 42) = -2.34165508e-3 = ffb344c6 h( 43) = 0.00000000e+0 = 00000000 h( 44) = 1.39916409e-3 = 002dd90a h( 45) = 7.16792885e-4 = 00177ce5 h( 46) = -6.50775153e-4 = ffeaace7
係数の表現について
係数値は係数ビット長で丸められ、十六進数で表示します。ただし、係数ビット長 n>32 の場合、丸めはされず、十六進数は表示されません。
十六進数は二進数表現で "s.bbbbb…" と 1を超えない表現にし、ビット数が4の倍数になるよう上位にサインビットを詰めて表現されます。

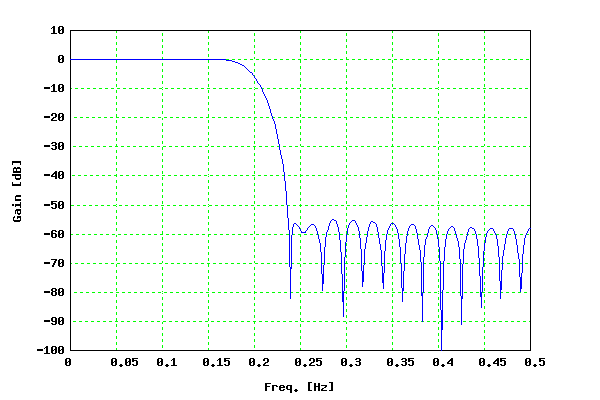

graph parameter
[X-axis]
[Y-axis]
[Y2-axis]
lin/log
Linear
Log
item
Gain
Gain[dB]
Phase[deg]
Delay[sec]
item
Gain
Gain[dB]
Phase[deg]
Delay[sec]
xmax
ymax
ymax
xmin
ymin
ymin
xstep
ystep
ystep
