Remezフィルター設計

Remez Filter Design

design parameter

サンプリング周波数	fs	[Hz]	フィルタータイプ
フィルター長			グリッド数
バンド数			係数ビット長	n	(n>32: deciamtion off)

バンドNo.			band parameter: No. f1 f2 fx wg > 0 0 0.1 1 1 1 0.15 0.5 0 1
エッジ周波数	f1	[Hz]
エッジ周波数	f2	[Hz]
レベル	fx
ウェイト	wg

 ----------------------- Remez Filter ---------------------------------
      filter type = Multiple Band
    fliter length = 48
  number of bands = 2
                       [band  0]    [band  1]
  lower band edge =    0.0000000    0.1500000
  upper band edge =    0.1000000    0.5000000
  desired value   =    1.0000000    0.0000000
  weighting       =    1.0000000    1.0000000
  deviation       =    0.0055266    0.0055266
  deviation in dB =    0.0478716  -45.1507829

  bits length     = 32

  *****************  Coefficients  ******************
                                     32(s.bbbbbbb)
      h(  0) =      4.54779249e-4  =  000ee6f7
      h(  1) =     -4.11167508e-3  =  ff7944c5
      h(  2) =     -3.33210221e-3  =  ff92d04d
      h(  3) =     -1.63988862e-3  =  ffca439e
      h(  4) =      1.97166065e-3  =  00409b7d
      h(  5) =      5.74564701e-3  =  00bc45fb
      h(  6) =      6.86415005e-3  =  00e0ecaa
      h(  7) =      3.37110925e-3  =  006e76ea
      h(  8) =     -3.96501459e-3  =  ff7e130c
      h(  9) =     -1.12317964e-2  =  fe8ff4dd
      h( 10) =     -1.31243882e-2  =  fe51f0a7
      h( 11) =     -6.34083478e-3  =  ff303939
      h( 12) =      7.38066249e-3  =  00f1d97c
      h( 13) =      2.07726099e-2  =  02a8ad48
      h( 14) =      2.42837067e-2  =  031bba7f
      h( 15) =      1.18171670e-2  =  01833995
      h( 16) =     -1.39821214e-2  =  fe35d577
      h( 17) =     -4.04514926e-2  =  fad27c49
      h( 18) =     -4.93694250e-2  =  f9ae433f
      h( 19) =     -2.56697405e-2  =  fcb6da9c
      h( 20) =      3.37002268e-2  =  045049fe
      h( 21) =      1.15721187e-1  =  0ecff3ac
      h( 22) =      1.94903725e-1  =  18f29af3
      h( 23) =      2.43468531e-1  =  1f29fa12
      h( 24) =      2.43468531e-1  =  1f29fa12
      h( 25) =      1.94903725e-1  =  18f29af3
      h( 26) =      1.15721187e-1  =  0ecff3ac
      h( 27) =      3.37002268e-2  =  045049fe
      h( 28) =     -2.56697405e-2  =  fcb6da9c
      h( 29) =     -4.93694250e-2  =  f9ae433f
      h( 30) =     -4.04514926e-2  =  fad27c49
      h( 31) =     -1.39821214e-2  =  fe35d577
      h( 32) =      1.18171670e-2  =  01833995
      h( 33) =      2.42837067e-2  =  031bba7f
      h( 34) =      2.07726099e-2  =  02a8ad48
      h( 35) =      7.38066249e-3  =  00f1d97c
      h( 36) =     -6.34083478e-3  =  ff303939
      h( 37) =     -1.31243882e-2  =  fe51f0a7
      h( 38) =     -1.12317964e-2  =  fe8ff4dd
      h( 39) =     -3.96501459e-3  =  ff7e130c
      h( 40) =      3.37110925e-3  =  006e76ea
      h( 41) =      6.86415005e-3  =  00e0ecaa
      h( 42) =      5.74564701e-3  =  00bc45fb
      h( 43) =      1.97166065e-3  =  00409b7d
      h( 44) =     -1.63988862e-3  =  ffca439e
      h( 45) =     -3.33210221e-3  =  ff92d04d
      h( 46) =     -4.11167508e-3  =  ff7944c5
      h( 47) =      4.54779249e-4  =  000ee6f7

係数の表現について

係数値は係数ビット長で丸められ、十六進数で表示します。ただし、係数ビット長 n>32 の場合、丸めはされず、十六進数は表示されません。
十六進数は二進数表現で "s.bbbbb…" と 1を超えない表現にし、ビット数が４の倍数になるよう上位にサインビットを詰めて表現されます。

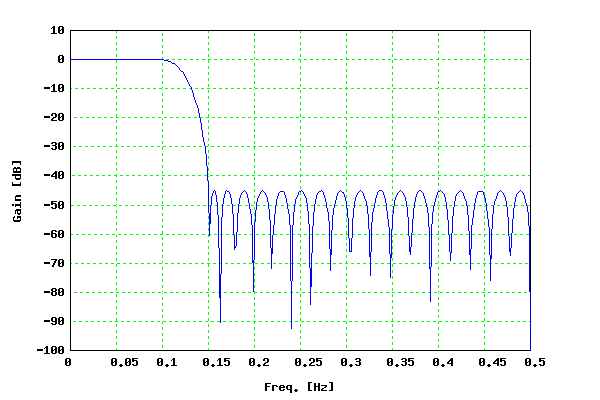

graph parameter

[X-axis]	[Y-axis]	[Y2-axis]
lin/log	item	item
xmax	ymax	ymax
xmin	ymin	ymin
xstep	ystep	ystep
