バイカッドフィルター設計

Biquad Filter Design

design parameter

サンプリング周波数	fs	[Hz]	フィルタータイプ
			バンドタイプ
エッジ周波数中心周波数	fc	[Hz]
ファクターバンド幅	Qbw	[Oct.]
ブーストゲイン	g	[dB]
基準ゲイン	g0	[dB]	係数ビット長	n	(n>32: deciamtion off)

---------------------- IIR Fiter ---------------------------
              filter type = Biquad
                band type = Low-pass
     pass band edge freq. = 0.01
                 Q facter = 0.70710678118655
           base gain [dB] = 0

              bits length = 32

  ************** Filter Coefficients ****************
                                   32(sb.bbbbbb)
   section 0: -----------------
          c(0) =  9.44691710e-4  =  000f7a53
          c(1) =  1.88938342e-3  =  001ef4a6
          c(2) =  9.44691710e-4  =  000f7a53
          d(1) =  1.91119707e+0  =  7a510d81
          d(2) = -9.14975835e-1  =  c5710932

係数の表現について

係数値は右式の各係数を表します。
実装する場合、次図のようにd1、d2は正負反転する必要があります。
係数値は係数ビット長で丸められ、十六進数で表示します。ただし、係数ビット長 n>32 の場合、丸めはされず、十六進数は表示されません。
十六進数は二進数表現で "sb.bbbb…" と 2を超えない表現にし、ビット数が４の倍数になるよう上位にサインビットを詰めて表現しています。
十六進数は実装されるのを前提に、d1、d2は正負反転での十六進数としています

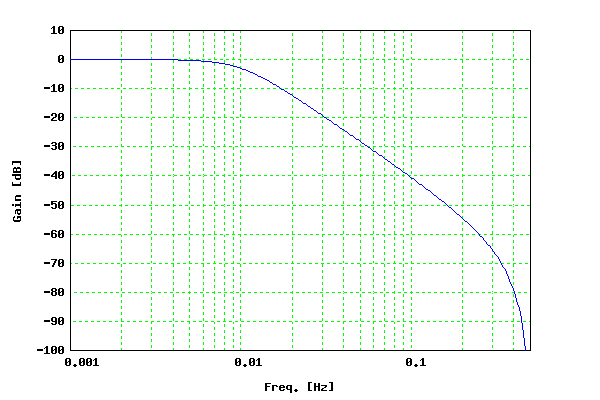

graph parameter

[X-axis]	[Y-axis]	[Y2-axis]
lin/log	item	item
xmax	ymax	ymax
xmin	ymin	ymin
xstep	ystep	ystep
